3.4.交换机类型

在之前的两个测试案例中，都没有交换机，生产者直接发送消息到队列。而一旦引入交换机，消息发送的模式会有很大变化：

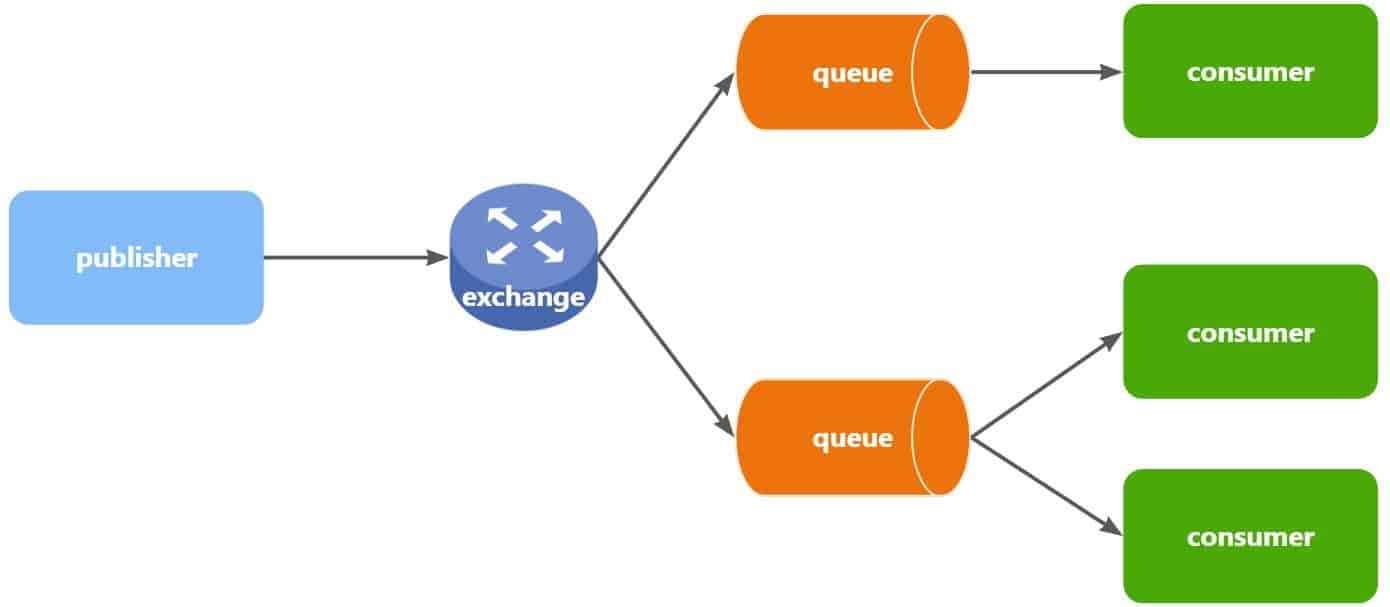

可以看到，在订阅模型中，多了一个exchange角色，而且过程略有变化：

• Publisher：生产者，不再发送消息到队列中，而是发给交换机
• Exchange：交换机，一方面，接收生产者发送的消息。另一方面，知道如何处理消息，例如递交给某个特别队列、递交给所有队列、或是将消息丢弃。到底如何操作，取决于Exchange的类型。
• Queue：消息队列也与以前一样，接收消息、缓存消息。不过队列一定要与交换机绑定。
• Consumer：消费者，与以前一样，订阅队列，没有变化

Exchange（交换机）只负责转发消息，不具备存储消息的能力，因此如果没有任何队列与Exchange绑定，或者没有符合路由规则的队列，那么消息会丢失！

交换机的类型有四种：

• Fanout：广播，将消息交给所有绑定到交换机的队列。我们最早在控制台使用的正是Fanout交换机
• Direct：订阅，基于RoutingKey（路由key）发送给订阅了消息的队列
• Topic：通配符订阅，与Direct类似，只不过RoutingKey可以使用通配符
• Headers：头匹配，基于MQ的消息头匹配，用的较少。

我们讲解前面的三种交换机模式。

3.5.Fanout交换机

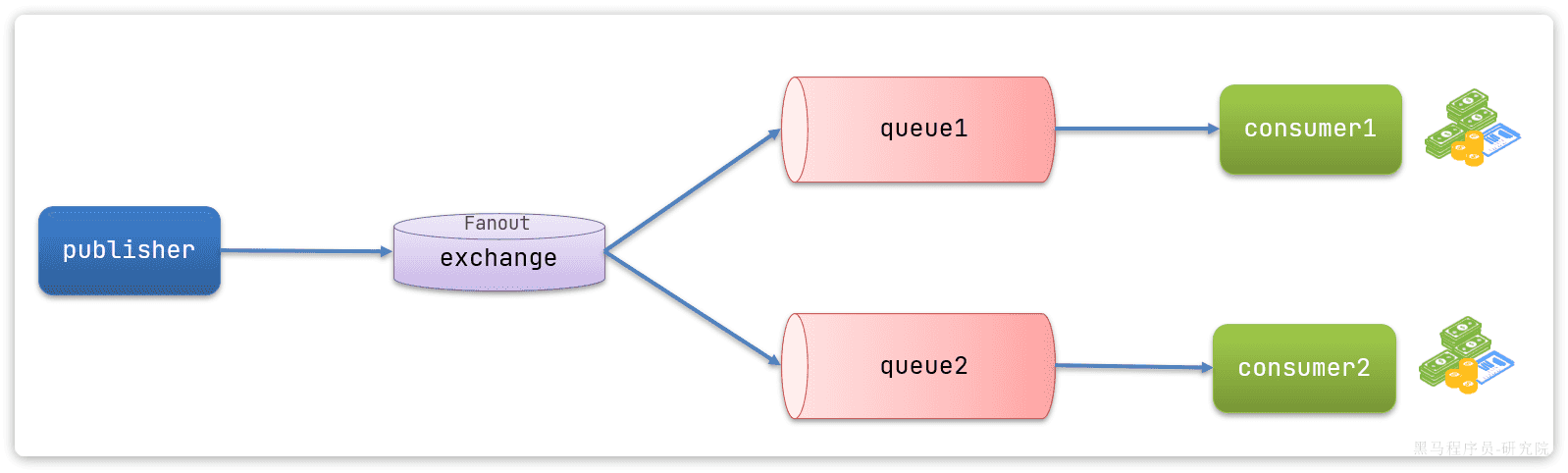

Fanout，英文翻译是扇出，我觉得在MQ中叫广播更合适。 在广播模式下，消息发送流程是这样的：

• 1）  可以有多个队列
• 2）  每个队列都要绑定到Exchange（交换机）
• 3）  生产者发送的消息，只能发送到交换机
• 4）  交换机把消息发送给绑定过的所有队列
• 5）  订阅队列的消费者都能拿到消息

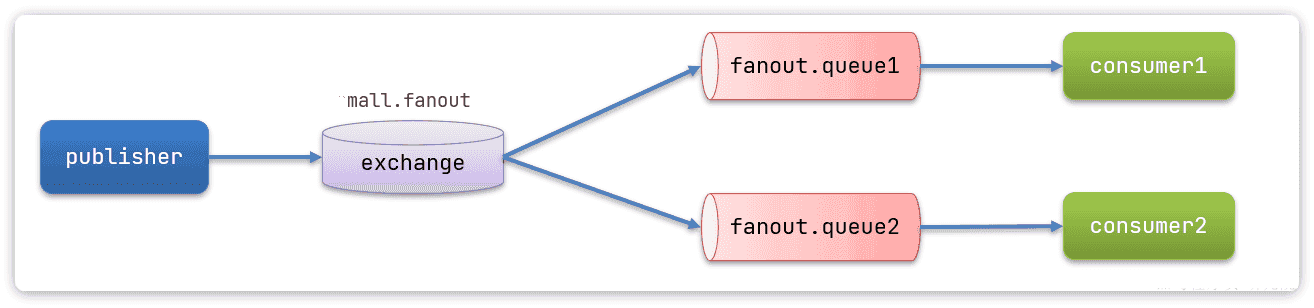

我们的计划是这样的：

• 创建一个名为mall.fanout的交换机，类型是Fanout
• 创建两个队列fanout.queue1和fanout.queue2，绑定到交换机mall.fanout

3.5.1.声明队列和交换机

在控制台创建队列fanout.queue1:

在创建一个队列fanout.queue2：

然后再创建一个交换机：

然后绑定两个队列到交换机：

3.5.2.消息发送

在publisher服务的SpringAmqpTest类中添加测试方法：

@Test
public void testFanoutExchange() {
    // 交换机名称
    String exchangeName = "mall.fanout";
    // 消息
    String message = "hello, everyone!";
    rabbitTemplate.convertAndSend(exchangeName, "", message);
}

3.5.3.消息接收

在consumer服务的SpringRabbitListener中添加两个方法，作为消费者：

@RabbitListener(queues = "fanout.queue1")
public void listenFanoutQueue1(String msg) {
    System.out.println("消费者1接收到Fanout消息：【" + msg + "】");
}

@RabbitListener(queues = "fanout.queue2")
public void listenFanoutQueue2(String msg) {
    System.out.println("消费者2接收到Fanout消息：【" + msg + "】");
}

3.5.4.总结

交换机的作用是什么？

• 接收publisher发送的消息
• 将消息按照规则路由到与之绑定的队列
• 不能缓存消息，路由失败，消息丢失
• FanoutExchange的会将消息路由到每个绑定的队列

3.6.Direct交换机

在Fanout模式中，一条消息，会被所有订阅的队列都消费。但是，在某些场景下，我们希望不同的消息被不同的队列消费。这时就要用到Direct类型的Exchange。

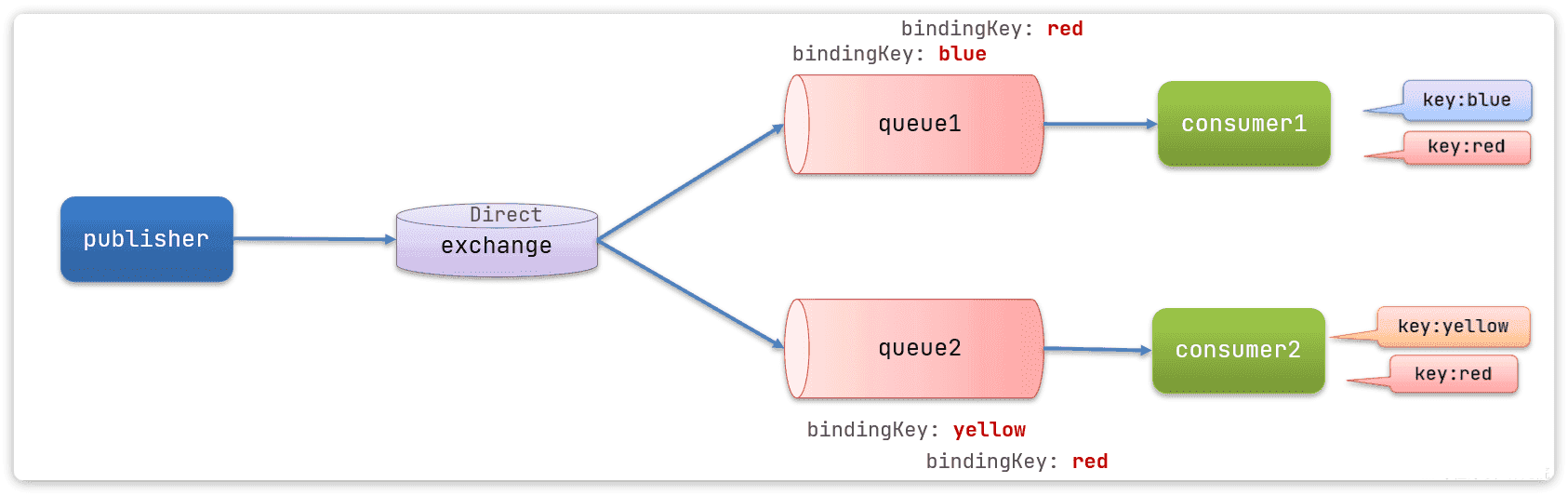

在Direct模型下：

• 队列与交换机的绑定，不能是任意绑定了，而是要指定一个RoutingKey（路由key）
• 消息的发送方在向Exchange发送消息时，也必须指定消息的 RoutingKey。
• Exchange不再把消息交给每一个绑定的队列，而是根据消息的Routing Key进行判断，只有队列的Routingkey与消息的 Routing key完全一致，才会接收到消息

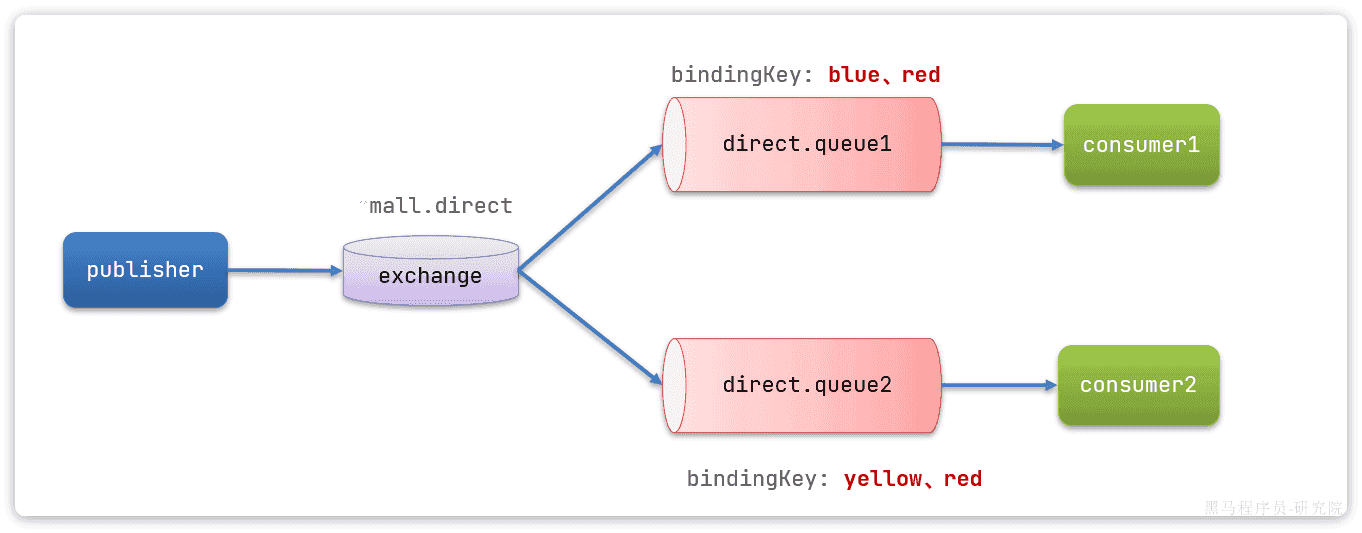

案例需求如图：

1. 声明一个名为mall.direct的交换机
2. 声明队列direct.queue1，绑定mall.direct，bindingKey为blud和red
3. 声明队列direct.queue2，绑定mall.direct，bindingKey为yellow和red
4. 在consumer服务中，编写两个消费者方法，分别监听direct.queue1和direct.queue2
5. 在publisher中编写测试方法，向mall.direct发送消息

3.6.1.声明队列和交换机

首先在控制台声明两个队列direct.queue1和direct.queue2，这里不再展示过程：

然后声明一个direct类型的交换机，命名为mall.direct:

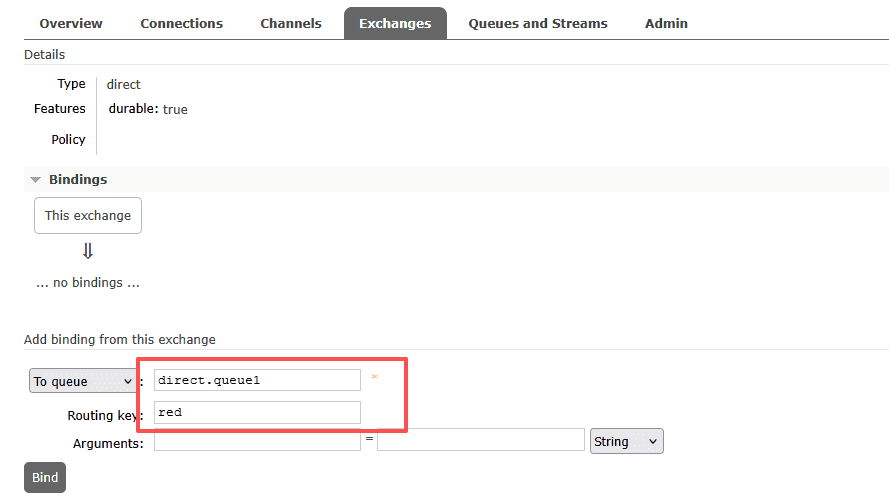

然后使用red和blue作为key，绑定direct.queue1到mall.direct,需要绑定两次：

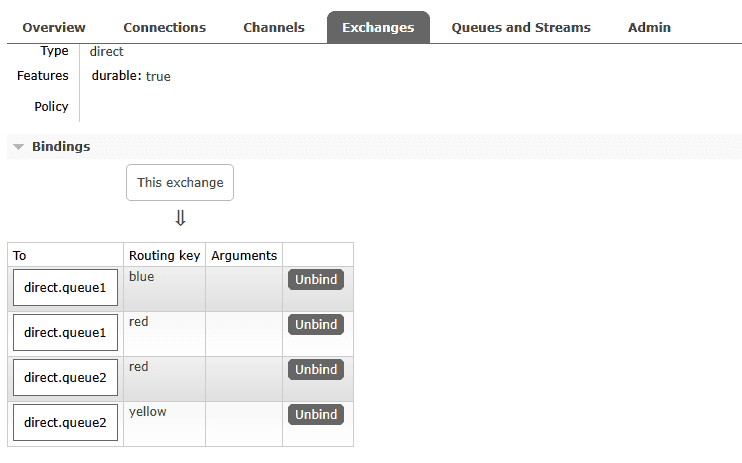

同理，使用red和yellow作为key，绑定direct.queue2到mall.direct，步骤略，最终结果：

3.6.2.消息接收

在consumer服务的SpringRabbitListener中添加方法：

@RabbitListener(queues = "direct.queue1")
public void listenDirectQueue1(String msg) {
    System.out.println("消费者1接收到direct.queue1的消息：【" + msg + "】");
}

@RabbitListener(queues = "direct.queue2")
public void listenDirectQueue2(String msg) {
    System.out.println("消费者2接收到direct.queue2的消息：【" + msg + "】");
}

3.6.3.消息发送

在publisher服务的SpringAmqpTest类中添加测试方法：

@Test
public void testSendDirectExchange() {
    // 交换机名称
    String exchangeName = "mall.direct";
    // 消息
    String message = "红色警报！日本乱排核废水，导致海洋生物变异，惊现哥斯拉！";
    // 发送消息
    rabbitTemplate.convertAndSend(exchangeName, "red", message);
}

由于使用的red这个key，所以两个消费者都收到了消息：

我们再切换为blue这个key：

@Test
public void testSendDirectExchange() {
    // 交换机名称
    String exchangeName = "mall.direct";
    // 消息
    String message = "最新报道，哥斯拉是居民自治巨型气球，虚惊一场！";
    // 发送消息
    rabbitTemplate.convertAndSend(exchangeName, "blue", message);
}

你会发现，只有消费者1收到了消息：

3.6.4.总结

描述下Direct交换机与Fanout交换机的差异？

• Fanout交换机将消息路由给每一个与之绑定的队列
• Direct交换机根据RoutingKey判断路由给哪个队列
• 如果多个队列具有相同的RoutingKey，则与Fanout功能类似

3.7.Topic交换机

3.7.1.说明

Topic类型的Exchange与Direct相比，都是可以根据RoutingKey把消息路由到不同的队列。 只不过Topic类型Exchange可以让队列在绑定BindingKey 的时候使用通配符！

BindingKey 一般都是有一个或多个单词组成，多个单词之间以.分割，例如： item.insert

通配符规则：

• #：匹配一个或多个词
• *：匹配不多不少恰好1个词

举例：

• item.#：能够匹配item.spu.insert 或者 item.spu
• item.*：只能匹配item.spu

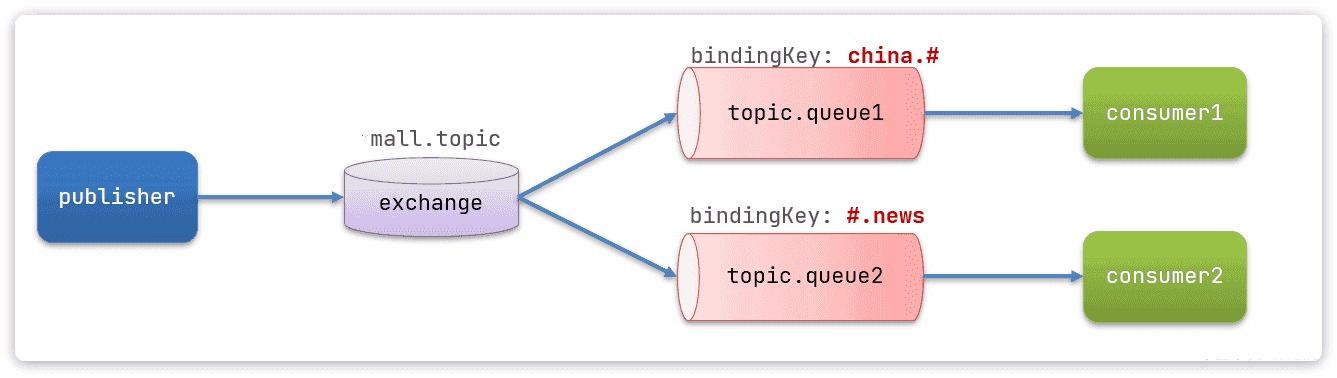

图示：

假如此时publisher发送的消息使用的RoutingKey共有四种：

• china.news代表有中国的新闻消息；
• china.weather 代表中国的天气消息；
• japan.news 则代表日本新闻
• japan.weather 代表日本的天气消息；

解释：

• topic.queue1：绑定的是china.# ，凡是以 china.开头的routing key 都会被匹配到，包括：
  • china.news
  • china.weather
• topic.queue2：绑定的是#.news ，凡是以 .news结尾的 routing key 都会被匹配。包括:
  • china.news
  • japan.news

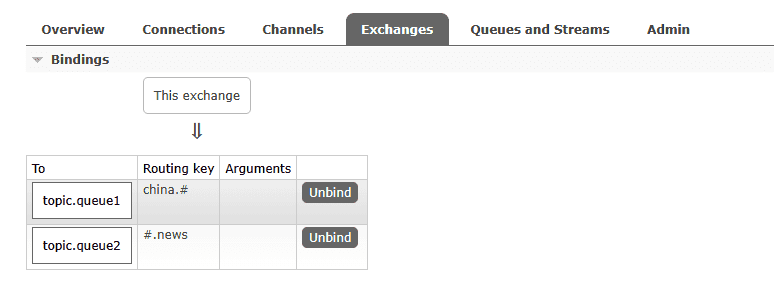

接下来，我们就按照上图所示，来演示一下Topic交换机的用法。 首先，在控制台按照图示例子创建队列、交换机，并利用通配符绑定队列和交换机。此处步骤略。最终结果如下：

3.7.2.消息发送

在publisher服务的SpringAmqpTest类中添加测试方法：

/**
 * topicExchange
 */
@Test
public void testSendTopicExchange() {
    // 交换机名称
    String exchangeName = "mall.topic";
    // 消息
    String message = "喜报！孙悟空大战哥斯拉，胜!";
    // 发送消息
    rabbitTemplate.convertAndSend(exchangeName, "china.news", message);
}

3.7.3.消息接收

在consumer服务的SpringRabbitListener中添加方法：

@RabbitListener(queues = "topic.queue1")
public void listenTopicQueue1(String msg){
    System.out.println("消费者1接收到topic.queue1的消息：【" + msg + "】");
}

@RabbitListener(queues = "topic.queue2")
public void listenTopicQueue2(String msg){
    System.out.println("消费者2接收到topic.queue2的消息：【" + msg + "】");
}

3.7.4.总结

描述下Direct交换机与Topic交换机的差异？

• Topic交换机接收的消息RoutingKey必须是多个单词，以 **.** 分割
• Topic交换机与队列绑定时的bindingKey可以指定通配符
• #：代表0个或多个词
• *：代表1个词
